對于產品說明書一般很少有人看，實際上花點時間看是有好處的，多看幾次，每次領會一點就夠了。

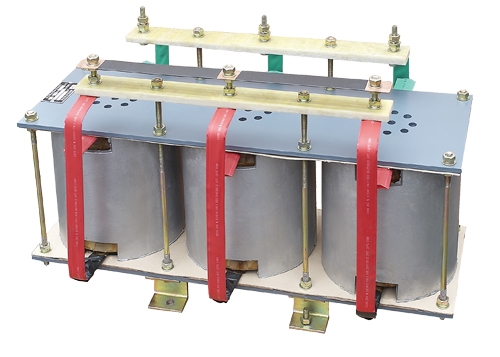

頻敏變阻器啟動電路原理：

一.啟動過程可分為自動控制和手動控制。由轉換開關SA完成。 1、自動控制 一 合上空氣開關QF接通三相電源。

二.將SA板向自動位置，按SB2交流接觸器KM1線圈得電并自鎖，主觸頭閉合，動機定子接入三相電源開始啟動。（此時頻敏變阻器串入轉子回路）。

三.此時時間繼電器KT也通電并開始計時，達到整定時間后KT的延時閉合的常開接點閉合，接通了中間繼電器KA線圈回路，KA其常開接點閉合，使接觸器KM2 線圈回路得電，KM2的常開觸點閉合，將頻敏變阻器短路切除，啟動過程結束。

四.線路過載保護的熱繼電器接在電流互感器二次側，這是因為電動機容量大。為了提高熱繼電器的靈敏的度和可靠性，故接入電流互感器的二次側。

五.另外在啟動期間，中間繼電器KA的常閉接點將繼電器的熱元件短接，是為了防止啟動電流大引起熱元件誤動作。在進入運行期間KA常閉觸點斷開，熱元件接入電流互感器二次回路進行過載保護.

另外關于手動控制：

手動控制 ：一 合上空氣開關QF接通三相電源

二. 將SA搬至手動位置

三. 按下啟動按鈕SB2, 接觸器KM1線圈得電，吸合并自鎖，主觸頭閉合電動機帶頻敏變阻器啟動。

四. 待轉速接近額定轉速或觀察電流表接近額定電流時，按下按鈕SB3中間繼電器KA線圈得電吸合并自鎖，KA的常開觸點閉合接通KM2線圈回路，KM2的常開觸點閉合將頻敏變阻器短路切除。

五. KA的常閉觸點斷開，將熱元件接入電流互
